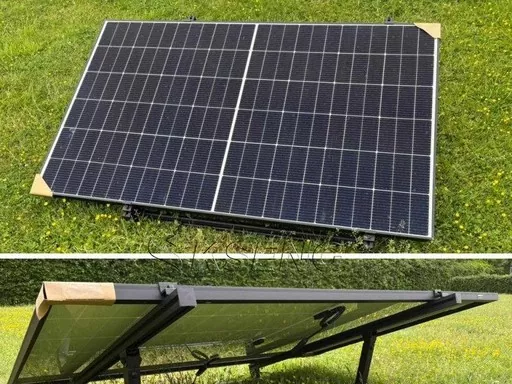

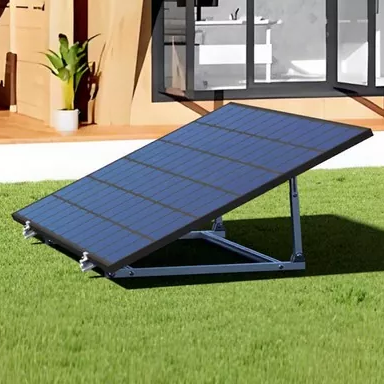

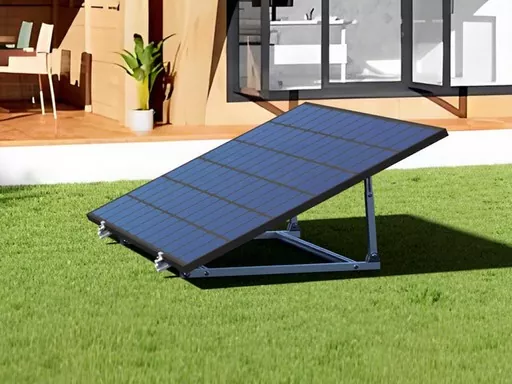

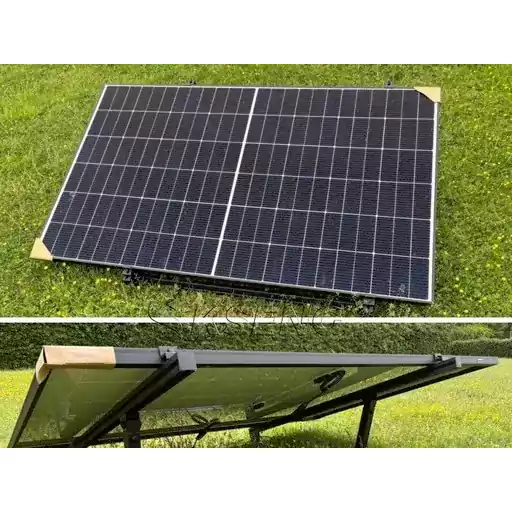

Balkong PV-fäste

Shunchen Balcony PV Bracket är en högkvalitativ kundanpassad stödprodukt tillverkad och levererad av ett professionellt kinesiskt företag, med utmärkt belastningskapacitet och korrosionsbeständighet. Vi använder precisionssvetsning och varmförzinkningsteknik för att producera konsoler perfekt matchade med balkong-PV-system. Våra produkter är enkla att installera, med pålitlig kvalitet och konkurrenskraftiga priser, och uppfyller till fullo globala kunders upphandlingsbehov för distribuerade solcellsprojekt.

    Höghållfasta, väderbeständiga bärande strukturer konstruerade för urbana balkonger, villaterrasser och lägenhetskorridorer. Med varmförzinkning, snabb modulär installation och anpassningsbara lutningsvinklar.

    • Nivå 12 Vindmotstånd
    • ≥ 500h NSS-test
    • 0-30° Justerbar lutning
    • 20+ år Livslängd

    Vår Shunchen Balcony PV Bracket är en specialiserad stödkomponent som är oberoende utvecklad för balkongdistribuerade solcellssystem. Tillverkad med högkvalitativt kolstål (Q235B och Q355B) som basmaterial, bearbetas det genom CNC-skärning, precisionssvetsning och varmförzinkning mot korrosionsbehandling. Utforska hela vårt utbud avsolcellsstödför andra monteringslösningar.

    Som professionell tillverkare av PV-konsoler kontrollerar vi hela processen från val av råmaterial till leverans av färdig produkt. Fäststrukturen är vetenskapligt utformad i enlighet med balkonglayouten och vikten av PV-moduler, och kombinerar höghållfast lastbärande prestanda med långvarig anti-korrosionsförmåga.

    Kärnfördelar

    01

    Överlägsen belastnings- och vindmotstånd

    Huvudbalken och diagonalstagen är utformade för att bära kraft tillsammans. Den kan bära en enda PV-modul över 500W, med vindmotståndsgrad upp till nivå 12 och snölastmotstånd ≥0,5kN/㎡, vilket bibehåller strukturell stabilitet även i svåra tyfoner och snöstormar.

    02

    Långvarig korrosionsbeständighet

    Behandlad med en helautomatisk varmförzinkningsprocess är Balcony PV Brackets enhetliga beläggningstjocklek ≥85μm. Den har klarat 180° böjtestet utan att flagna, och NSS-testets varaktighet är ≥500 timmar, vilket ger en livslängd på över 20 år för utomhusinstallationer.

    03

    Snabb och enkel installation

    Den modulära designen möjliggör förmontering före leverans. Ingen svetsning på plats krävs; fixering kan utföras med en skiftnyckel. En uppsättning kan installeras av 1-2 personer inom 2 timmar, vilket drastiskt minskar arbetskostnaderna och byggcyklerna.

    04

    Flexibel anpassning och kompatibilitet

    Vi anpassar storlekar och vinklar efter olika balkonglayouter och PV-modulspecifikationer. Den stöder 0-30° lutningsvinkeljustering för att maximera solenergimottagningseffektiviteten för dina specifika förhållanden.

    Tekniska specifikationer

    Parameterkategori Specifika indikatorer
    Basmaterial Q235B, Q355B (anpassningsbar i rostfritt stål)
    Produktionsprocess CNC-skärning + precisionssvetsning + varmförzinkning
    Verkställande standarder GB/T 3323-2019 (svetskvalitet), GB/T 13912-2020 (varmförzinkning)
    Mekaniska egenskaper Nominell belastning ≥50 kg/㎡; Vindmotståndsgrad ≥Nivå 12; Snöbelastningsmotstånd ≥0,5kN/㎡
    Fästespecifikationer Huvudbalk: 1000-2000 mm längd, 80-150 mm bredd, 2,0-3,0 mm tjocklek; Diagonalstag: 500-1000mm; Rördiameter: 30-50mm
    Galvaniseringsparametrar Beläggningstjocklek ≥85μm; Ingen skalning efter 180° böjning; NSS-test ≥500 timmar
    Kompatibla moduler Mainstream PV-moduler (effekt: 300-550W; storlek: inom 1600×1000 mm)
    Lutningsvinkel 0-30° manuell justering
    Installationsmetoder Räckesklämning / Väggexpansionsbult (lämplig för betong, stålkonstruktion)

    Projektfall: Urban Residential Community

    Vi levererade skräddarsydda fästen (helljus 1500×100×2,5 mm, lutning 15°) för 500 husägare i ett nytt samhälle, parat med 450W PV-moduler. Med hjälp av skyddsräckeskläminstallation orsakades inga skador på balkongstrukturen och installationseffektiviteten ökade med 50 %. Efter 1 års utomhusverifiering finns det ingen rost eller deformation, och kraftgenereringen förblir stabil.

    Varför välja Shunchen?

    Jämförelsedimension Standard Peer-tillverkare Shunchen (Vårt företag)
    Strukturell design Universalsektion av stålskarvning, dålig stabilitet. Exklusiv mekanisk design, helljus + diagonalstag samverkanslager.
    Anti-korrosionsprocess Kallgalvanisering, tunn beläggning, NSS-test endast 200 timmar. Helautomatisk varmförzinkning, ≥85μm beläggning, NSS-test ≥500 timmar.
    Anpassning Endast konventionella storlekar, 10-15 dagars cykel. Anpassad till balkonglayouter, ritning inom 72 timmar.
    Leveransgaranti Otillräckligt lager, instabil leverans. Eget lager, bulkordrar levereras inom 7 dagar.
    Stödtjänster Tillhandahåll endast produkter. Utformning av installationsschema, teknisk vägledning på plats, 24-timmars service efter försäljning.

    Certifieringar och kvalitetssäkring

    Som en tillverkare med fokus på PV-fäste FoU, kontrollerar vi strikt kvalitet och tillhandahåller fullständig kedja. Vi är certifierade med ISO 9001 Quality Management och ISO 14001 Environmental Management. Produkterna överensstämmer med nationella tekniska standarder, och vi tillhandahåller SGS tredjeparts mekaniska och korrosionsskyddande testrapporter.

    Våra produktionslinjer använder helautomatisk CNC-skärning och -svetsning med on-line feldetektering. Galvaniseringsprocessen använder zinkbadtemperaturövervakning i realtid. Varje batch genomgår lastbärande simulering, beläggningstjocklekstester och ytkvalitetsinspektioner. Kolla vårcertifieringarför mer information.

    Vanliga frågor

    Vilken är den maximala bärförmågan för PV-konsolen på balkongen?

    Den konventionella Q355B material huvudbalken (1500×100×2,5 mm) kan stabilt bära en enda 550W PV-modul, med en nominell belastning ≥50kg/㎡. Den uppfyller kraven för vindmotstånd på nivå 12 och 0,5 kN/㎡ snölast. Vi tillhandahåller professionella urvalsråd baserat på din modulvikt.

    Hur väljer man rätt fäste för olika balkonglayouter?

    För bukbalkonger är skyddsräckesklämfästen att föredra (ingen borrning behövs); för infällda eller smala balkonger sparar väggmonterade konsoler utrymme; för hörnbalkonger, L-formade anpassade fästen maximerar utrymmet. Vi tillhandahåller det optimala schemat baserat på din balkongstorleksritning.

    Kan man tillhandahålla elektrostatisk sprutning istället för varmförzinkning?

    Ja. Vår standard är varmförzinkning (≥85μm) för utmärkt korrosionsbeständighet. Vi kan också skräddarsy elektrostatisk sprutning på begäran, som stödjer olika färger för att matcha byggnadens yttre utseende.

    Stödjer du fabriksinspektioner och logistik för bulkorder?

    Absolut. För beställningar över 100 set välkomnar vi kunder till vår fabrik för kvalitetsacceptans på plats. Vi tillhandahåller även exklusiv logistiksamordning för att säkerställa att fästena levereras säkert och i tid till din projektplats.
