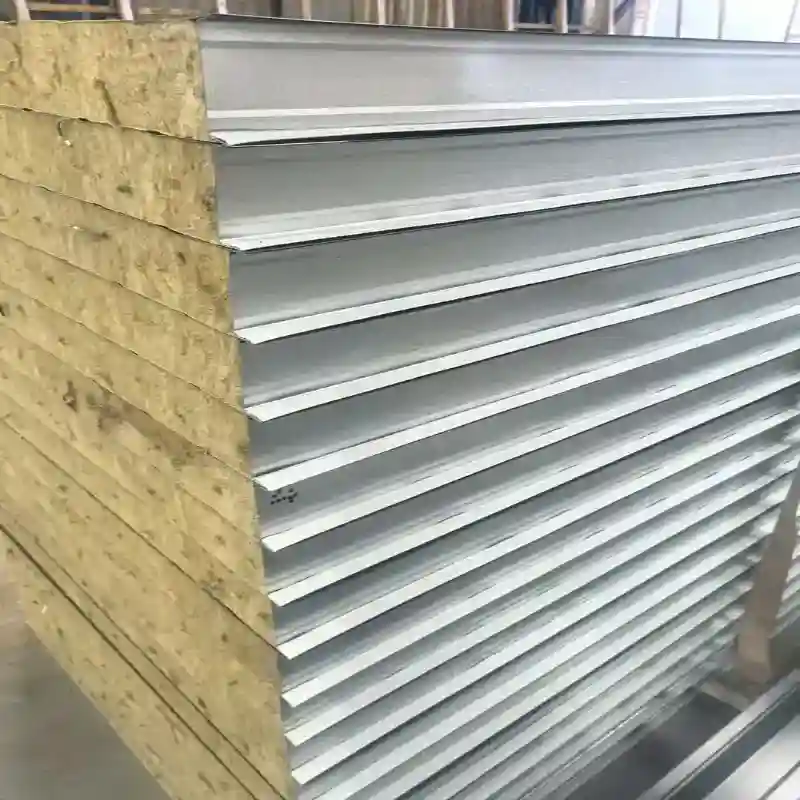

Takpanel i metallkomposit

Shunchen Metal Composite Roof Panel erbjuder en integrerad taklösning för industrianläggningar, lager, kyllager och kommersiella byggnader. Med kontinuerlig laminering av slitstarka metallskal och isolerade kärnor (50–200 mm), eliminerar den extra lager på plats samtidigt som energieffektiviteten maximeras. Med stöd av en gruppkapacitet på 450 000 ton, levererar den fullständiga anpassade specifikationer och snabb leverans.

Nyckelfunktioner

Integrerad värmeisolering

Den isolerade kärnan är innesluten mellan plåtarna, vilket skapar en kontinuerlig termisk barriär över taket. PU- och PIR-kärnor är särskilt lämpliga för byggnader där det är viktigt att begränsa värmeöverföringen genom taket.

Den erforderliga metallkomposittakpanelens tjocklek kan väljas enligt projektets isoleringsmål och lokala klimatförhållanden snarare än att använda en fast tjocklek för varje byggnad.

Väderbeständig metallyta

Det yttre metallskiktet utgör den första barriären mot regn, solljus, vind och atmosfärisk exponering. Det valda beläggningssystemet ger skydd till stål- eller aluminiumsubstratet och bestämmer också den synliga takfinishen.

För projekt i fuktiga, kustnära eller kemiskt exponerade miljöer bör underlaget och beläggningsspecifikationen väljas enligt de förväntade korrosionsförhållandena.

Strukturell styvhet

Den bondade sandwichkonstruktionen kombinerar två metallskal med en styv eller halvstyv isoleringskärna. Detta skapar en tjockare och mer stabil panel än en enda tunn metallplåt.

Panelstyvhet beror på kärntyp, paneltjocklek, plåttjocklek, profilgeometri, spännvidd och fixeringsmetod. För strukturell takdesign bör den slutliga panelkonfigurationen därför väljas enligt den erforderliga spännvidden och belastningsförhållandena.

Minskad takskiktning

Eftersom metallbeklädnaden och isoleringen levereras som en fabrikstillverkad komponent kräver taksystemet inte ett separat isoleringsskikt mellan den yttre takplåten och byggnadens inre.

Denna integrerade konfiguration kan minska antalet installationssteg och förenkla materialhantering under takkonstruktion.

Anpassat ytutseende

De yttre och inre metallplåtarna kan levereras i olika ytbehandlingar och färger. Detta gör att takets utseende kan matchas med industrianläggningar, kommersiella byggnader, lager och andra arkitektoniska krav.

Ansökningar

Industriverkstäder och fabriker

Metallkomposittakskivor används för fabrikstak där värmeisolering krävs tillsammans med en färdig plåttakyta. Konfigurationer av PU, PIR och stenull kan väljas enligt byggnadens värme- och brandkrav.

Lager och logistikbyggnader

Lager kräver stora takytor med konsekventa panelmått och effektiv installation. Den prefabricerade panelkonstruktionen är lämplig för lager med stålstomme och logistikanläggningar där takkonstruktionen behöver täcka stora ytor.

Kylförråd

För kylförvaring och temperaturkontrollerade byggnader kan PU- eller PIR-kärnor väljas för deras värmeisolerande egenskaper. Paneltjockleken bestäms normalt enligt målinomhustemperaturen, utomhusklimatet, kylbelastningen och byggnadsskalets utformning.

Kommersiella och jordbruksbyggnader

Panelerna kan användas för kommersiella byggnader, jordbruksförråd, boskapsbyggnader och andra strukturer som kräver en färdig isolerad takhölje.

Brandkänsliga industribyggnader

Stenullskärnkonfigurationer kan användas där projektet kräver en mineralisoleringskärna med obrännbara egenskaper. Den slutliga brandklassificeringen bör bekräftas enligt den fullständiga panelkonstruktionen och tillämplig teststandard.

Tekniska parametrar

Produktspecifikationer

Typiskt tjockleksval

Metallkomposittakpanelens tjocklek bör bestämmas utifrån den erforderliga termiska prestanda, brandspecifikation, spännvidd, lokalt klimat och strukturell design snarare än att väljas enbart enligt byggnadstyp.

Tillämpliga standarder

Shunchen kan tillverka paneler enligt specificerade kinesiska och internationella krav, inklusive GB/T 23932-2009 och EN 14509 där tillämpligt. Brand- och prestandatestning kan arrangeras enligt tillämplig projektspecifikation, inklusive relevant ASTM eller andra regionala testmetoder.

Den exakta standarden och testmetoden bör bekräftas före produktion eftersom brandklassificering och termisk prestanda beror på den kompletta panelkonstruktionen, inklusive metallskal, kärnmaterial, tjocklek, fogar och installationskonfiguration.

Produktion och kvalitetskontroll

Kontinuerlig panelproduktion

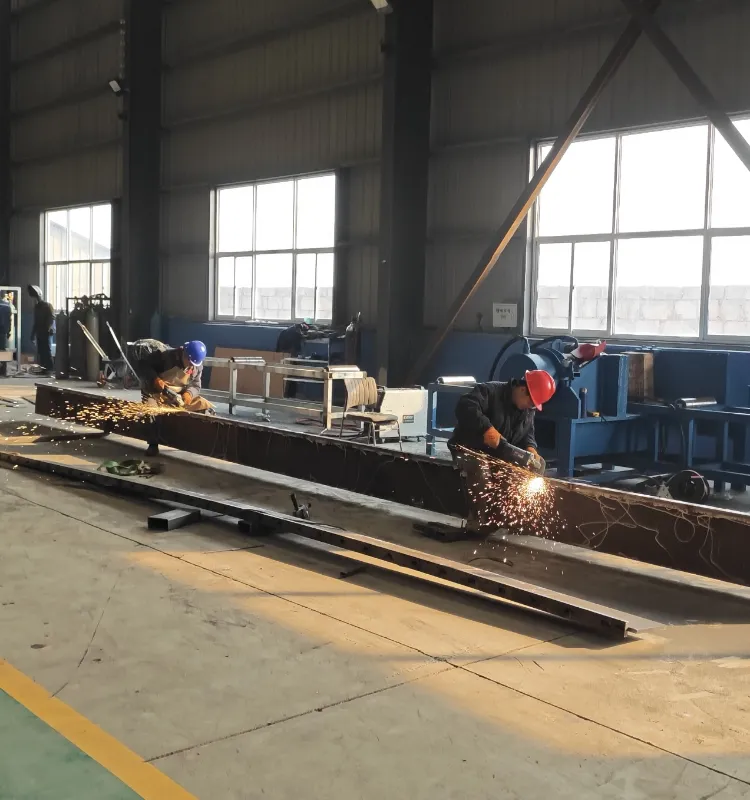

Shunchen använder automatiserade kontinuerliga kompositproduktionslinjer för att forma metallplåtarna, förbereda isoleringskärnan, applicera bindningsmaterial och pressa skikten i en integrerad panel.

Kontinuerlig produktion håller panelgeometrin och skiktarrangemanget konsekvent under hela produktionskörningen.

Inspektion av kärnmaterial

Före laminering kontrolleras isoleringskärnan mot erforderlig materialtyp och specifikation. Densitet, tjocklek och andra relevanta egenskaper kan verifieras enligt den valda kärnan och tillämpliga inspektionskrav.

Panel Dimension Inspektion

Färdiga metallkomposittakpaneler kontrolleras för tjocklek, bredd, längd, profilskick och synlig dimensionsavvikelse. Besiktningen fokuserar på om den färdiga panelen överensstämmer med den godkända produktionsspecifikationen.

Limning och ytinspektion

Det bundna gränssnittet inspekteras för synlig delaminering och ofullständig bindning. Metallytan kontrolleras för repor, beläggningsdefekter, bucklor och andra synliga skador innan förpackning.

Prestandatestning

Beroende på produktkonfiguration och projektkrav kan testning inkludera värmeledningsförmåga, brandprestanda, böjmotstånd och annan relevant prestandaverifiering.

För exportorder som kräver oberoende verifiering kan tredje parts inspektion genom organisationer som SGS eller BV ordnas enligt överenskommet inspektionsomfång.

OEM anpassning

Materialval av kärna och metall

Kunder kan specificera den yttre metallplåten, den inre plåten och isoleringskärnan enligt projektets krav. Shunchen kan leverera kombinationer baserade på färgbelagt stål, aluminium-magnesium-manganlegering, PU, ​​PIR, stenull och glasull.

Paneltjocklek och bredd

Paneltjockleken kan anpassas efter isoleringskrav och byggnadsdesign. Effektiv bredd kan också justeras för att matcha taklayout och installationssystem.

Anpassad panellängd

Paneler kan tillverkas i fasta eller anpassade längder. Tillverkning i längdsnitt minskar behovet av omfattande skärning på plats och gör att paneldimensioner kan matchas med takets geometri.

Ytbeläggning och färg

Kunder kan specificera beläggningstyp, ytfinish och färg. Polyester- och fluorkolbeläggningssystem finns tillgängliga för olika exponerings- och utseendekrav.

Prefabricerad bearbetning

Ytterligare fabriksbearbetning kan innefatta öppning, kanttätning, hörnböjning och förborrning enligt godkända ritningar. Dessa operationer slutförs före leverans när projektet kräver att paneler kommer fram delvis förberedda för installation.

Installation och anslutning

Taklayout

Innan installationen bör takkonstruktionen kontrolleras med avseende på inriktning, rälsens avstånd, nivå och bärande förhållanden. Metallkomposittakpanelens dimensioner bör verifieras mot den godkända taklayouten innan buntarna lyfts upp på taket.

Panelplacering

Paneler är placerade längs den designade takriktningen och stöds av de underliggande rälsen. Korrekt inriktning är viktigt eftersom panelskarven bestämmer kontinuiteten i takbeläggningen.

Gemensam anslutning

Intilliggande paneler är anslutna genom den designade sidofogen eller överlappsstrukturen. Skarven ska vara helt inkopplad och inriktad innan den fästs för att förhindra mellanrum mellan panelerna.

Fastsättning

Fästelement installeras genom det avsedda fästområdet in i den bärande strukturen. Fästelementstyp, avstånd, brickspecifikation och fixeringsposition bör följa projektets installationsritning och lokala vindlastkrav.

Blinkande och tätning

Takkanter, åsar, dalar, genomföringar och andra korsningar kräver lämplig täck- och tätningsbehandling. Dessa områden är särskilt viktiga för att förhindra vatteninträngning eftersom de avbryter den kontinuerliga takytan.

Installationsdetaljer ska följa panelleverantörens monteringsanvisningar och konstruktionsingenjörens godkända takkonstruktion.

Varför välja Shunchen?

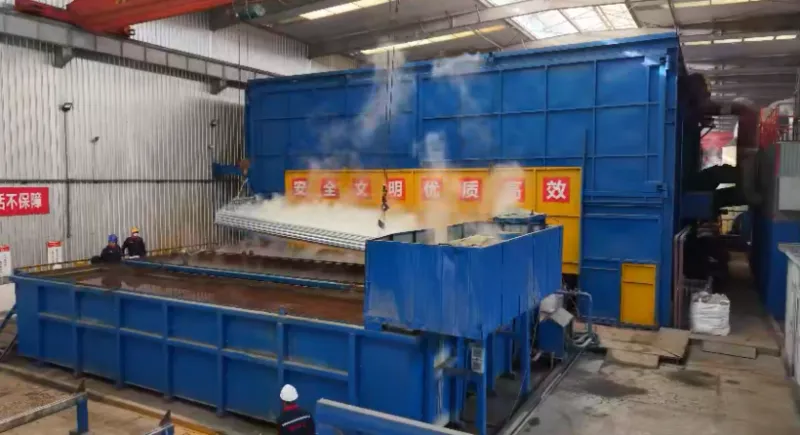

Shunchen levererar metallkomposittakpaneler från en integrerad stålbearbetningsproduktionsbas med anläggningar som täcker stålmaterialbearbetning, beläggning, galvanisering, lagerhållning och logistik.

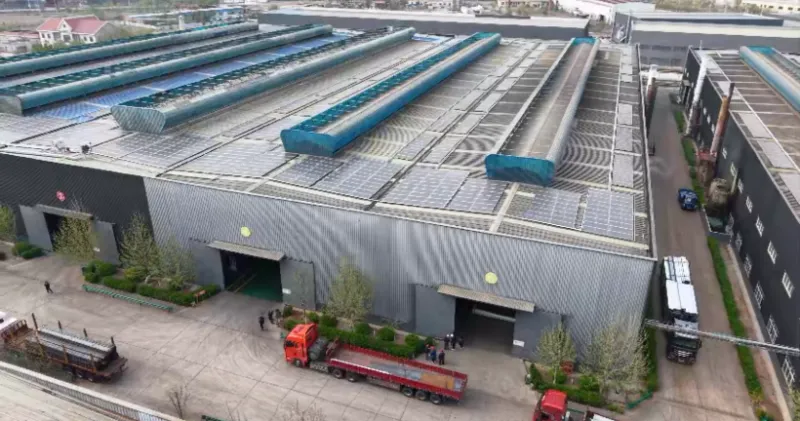

Koncernen har en årlig produktionskapacitet på över 450 000 ton och mer än 40 000 kvadratmeter produktions- och lagringsutrymme. För beställningar av komposittakpaneler stöder denna tillverkningsinfrastruktur råvaruförsörjning, panelproduktion, skräddarsydd bearbetning, inspektion, förpackning och exportleverans inom samma leveranskedja.

Kunder kan specificera panelkärna, metallplåt, tjocklek, bredd, längd, beläggning, färg och prefabriceringskrav före produktion. Teknisk information granskas mot projektspecifikationen så att tillverkningskonfigurationen bekräftas innan ordern går i produktion.

För exportorder kan Shunchen tillhandahålla fabrikstestdokumentation, dimensionsinspektionsregister, materialdokumentation och tredjepartsinspektion där så krävs. FOB- och CIF-fraktarrangemang är tillgängliga för internationella beställningar.

FAQ

Vad är skillnaden mellan en takpanel i metall och en takplåt i ett lager av metall?

En takpanel av metallkomposit innehåller en isoleringskärna mellan två metallskikt, medan en takplåt i ett lager huvudsakligen ger den yttre väderbeständiga beläggningen. Kompositstrukturen kombinerar därför tak- och isoleringsfunktioner i en prefabricerad komponent.

Vilken kärna ska väljas för en komposittakpanel?

PU och PIR väljs vanligtvis när värmeisolering är det primära kravet. Stenull lämpar sig för projekt där brandprestanda och mineralbaserad isolering är viktigt. Glasull kan övervägas när värme- och akustisk isolering krävs. Det slutliga urvalet bör följa projektets termiska och brandspecifika specifikationer.

Vilka paneltjocklekar finns tillgängliga?

Vanliga tjocklekar är 50, 75, 100, 150 och 200 mm. Andra tjocklekar kan diskuteras i enlighet med erforderlig termisk prestanda och projektdesign.

Kan panellängden anpassas?

Ja. Paneler kan levereras i fasta längder som 6 m och 12 m eller kapas till specificerade längder enligt taklayout och transportkrav.

Kan den yttre färgen och beläggningen anpassas?

Ja. Polyester, fluorkarbon och andra specificerade beläggningssystem kan levereras. Färgen kan också anpassas efter tillgängliga beläggningssystem och projektkrav.

Kan du tillhandahålla aluminium-magnesium-manganpaneler?

Ja. Aluminium-magnesium-manganlegeringsplåt kan användas som metallyta för lämpliga sammansatta takpanelkonfigurationer. Underlagets tjocklek och panelstruktur bör bekräftas enligt takdesignen.

Kan du behandla öppningar före leverans?

Ja. Öppning, kanttätning, bockning och förborrning kan ordnas enligt godkända produktionsritningar.

Vilken information behövs för en offert?

Den information som krävs inkluderar normalt takyta eller panelkvantitet, paneltjocklek, kärnmaterial, plåttyp och tjocklek, effektiv bredd, panellängd, beläggning, färg, installationskrav och leveransdestination. Takritningar är användbara när kunden kräver kvantitetsberäkning eller prefabricerad bearbetning.

Kan du ordna tredjepartsbesiktning?

Ja. SGS, BV, eller annan överenskommen tredjepartsbesiktning kan ordnas enligt besiktningsomfattningen som anges i köpekontraktet.
