Vad gör Angle Steel till det bästa valet för konstruktion av transmissionstorn?

Stående högt mot silhuetten, är elöverföringstorn den tysta ryggraden i den moderna civilisationen. De bär kraft över stora avstånd och förbinder städer, industrier och hem. Dessa imponerande strukturer är tekniska underverk av effektivitet och motståndskraft, designade för att motstå extremt väder, tunga islaster och vindens obevekliga kraft. Valet av material för dessa torn är inte godtyckligt; det är ett noggrant beräknat beslut som balanserar styrka, vikt, kostnad och livslängd. I över ett sekel har ett material konsekvent varit det bästa valet för konstruktion av transmissionstorn:vinkelstål. Från de tidiga dagarna av elektrifiering till dagens ultrahögspänningsnät har vinkelstål bevisat sin tillförlitlighet under de tuffaste förhållanden, från den frusna tundran till de svällande öknarna.

Vinkelstål, en konstruktionsstålform med ett L-format tvärsnitt, erbjuder en kombination av egenskaper som gör det unikt lämpat för konstruktion av transmissionstorn. Dess höga hållfasthet-till-vikt-förhållande möjliggör design av höga, smala torn som minimerar materialanvändningen samtidigt som den maximerar strukturell integritet. Dess förmåga att skruvas eller svetsas möjliggör snabb tillverkning och montering på avlägsna platser. Dess hållbarhet säkerställer att dessa kritiska infrastrukturtillgångar kan fungera i årtionden med minimalt underhåll. I den här artikeln kommer vi att fördjupa oss i de specifika tekniska, ekonomiska och praktiska skälen till varför vinkelstål förblir det oöverträffade valet för konstruktion av transmissionstorn. Vi kommer att utforska materialegenskaper, designfördelar, tillverkningsprocesser och logistiska överväganden som gör vinkelstål till industristandard, vilket ger ingenjörer och projektledare de insikter de behöver för att specificera rätt material för deras nästa transmissionslinjeprojekt.

Innehållsförteckning

• 1. Vad är vinkelstål och varför används det i transmissionstorn?
• 2. Vilka strukturella egenskaper gör vinkelstål idealiskt för tornkonstruktion?
• 3. Hur erbjuder vinkelstål kostnadseffektivitet och ekonomiska fördelar?
• 4. Vilken roll spelar tillverkning och montering i projektframgång?
• 5. Vilka är de viktigaste tekniska specifikationerna för transmissionstornvinkelstål?
• 6. Vanliga frågor (FAQ)
• 7. Slutsats

1. Vad är vinkelstål och varför används det i transmissionstorn?

Vinkelstål, även känt som ett vinkeljärn eller L-fäste, är en konstruktionsstålprodukt med ett tvärsnitt format som bokstaven "L". Den tillverkas genom varmvalsning eller kallformning av ett stålämne till en 90-graders vinkelform. Vinkelns två ben är typiskt lika eller olika långa, med en mängd olika tjocklekar tillgängliga för att möta olika lastbärande krav. Standardformen, stål med lika benvinkel, är det vanligaste i konstruktion av transmissionstorn. Det L-formade tvärsnittet ger ett högt tröghetsmoment och en hög sektionsmodul i förhållande till sin vikt, vilket gör det till ett exceptionellt effektivt konstruktionselement för att motstå böjnings- och torsionskrafter.

Användningen av vinkelstål i konstruktion av transmissionstorn går tillbaka till slutet av 1800-talet, när de första långväga kraftöverföringsledningarna byggdes. Tidiga torn byggdes ofta av smidesjärn eller gjutjärn, men dessa material var tunga, spröda och svåra att tillverka. Vinkelstål, med sitt höga hållfasthet-till-vikt-förhållande och enkla tillverkning med bultar och nitar, blev snabbt det valbara materialet. Införandet av höghållfasta, låglegerade stål förbättrade ytterligare prestandan hos vinkelståltorn, vilket möjliggjorde konstruktionen av högre och längre spänntorn.

Det finns flera anledningar till varför vinkelstål förblir det dominerande materialet för konstruktion av transmissionstorn:

• Strukturell effektivitet:L-formen ger utmärkta strukturella prestanda i både kompression och spänning, vilket gör den lämplig för de olika belastningsförhållandena som transmissionstorn upplever.
• Modularitet:Vinkelståltorn är konstruerade av standard, modulära komponenter som enkelt kan tillverkas i fabrik och monteras på plats.
• Fästbarhet:De plana ytorna av vinkelstål möjliggör enkla bultade eller svetsade anslutningar, vilket förenklar monteringsprocessen och minskar byggtiden.
• Varaktighet:När det är korrekt galvaniserat erbjuder vinkelstål exceptionell motståndskraft mot korrosion, vilket säkerställer en lång livslängd även i tuffa miljöer.
• Kostnadseffektivitet:Vinkelstål är relativt billigt att producera och transportera, vilket gör det till ett ekonomiskt lönsamt alternativ för storskaliga infrastrukturprojekt.
• Fältreparation:Skador på ett vinkelståltorn kan enkelt repareras i fält genom att byta ut skadade delar eller förstärka befintliga.

PåTianjin Shunchen Hongye Enterprise Management Co., Ltd.,vi har levererat högkvalitativt vinkelstål för transmissionstornprojekt i över ett decennium. Vår fabrik tillverkar vinkelstål enligt högsta standard, vilket säkerställer att varje del uppfyller de rigorösa kraven från kraftöverföringsindustrin. Vi förstår att elnätets tillförlitlighet beror på kvaliteten på de material som används, och vi är engagerade i att leverera vinkelstål som uppfyller de högsta förväntningarna. Vår långa erfarenhet inom branschen gör att vi kan ge våra kunder den tekniska support och produktkunskap de behöver för att specificera rätt vinkelstål för deras specifika projektkrav.

2. Vilka strukturella egenskaper gör vinkelstål idealiskt för tornkonstruktion?

För att förstå varför vinkelstål är det valda materialet för transmissionstorn är det viktigt att undersöka dess strukturella egenskaper i detalj. Transmissionstorn utsätts för en komplex kombination av belastningar: tornets egenvikt, vikten av ledarna och isolatorerna, vindbelastningar på tornet och ledarna, islaster i kallt klimat och i vissa regioner seismiska belastningar. Tornet måste vara konstruerat för att motstå dessa belastningar utan överdriven deformation eller brott. Vinkelståls strukturella prestanda är ett direkt resultat av dess materialegenskaper och dess geometriska form.

Styrka-till-vikt-förhållande:Styrka-till-vikt-förhållandet är en kritisk faktor i strukturell design. Ett material med ett högt hållfasthets-till-viktförhållande möjliggör en lättare struktur, vilket minskar belastningen på fundamentet och sänker materialkostnaderna. Vinkelstål, särskilt när det är tillverkat av höghållfast, låglegerat stål, har ett utmärkt förhållande mellan styrka och vikt. Detta beror på att det L-formade tvärsnittet ger ett högt tröghetsmoment (motstånd mot böjning) och en hög sektionsmodul (påkänningsmotstånd) för en given vikt. Denna effektivitet är en viktig orsak till att vinkelstål är att föredra framför andra strukturella former, såsom rundstänger eller platta stänger.

Böjningsmotstånd:Kompressionselement i ett torn är känsliga för buckling, vilket är ett plötsligt, katastrofalt fel som uppstår när en smal del överbelastas. Det L-formade tvärsnittet av vinkelstål ger en hög vridningsradie, vilket är ett mått på elementets motstånd mot buckling. Detta innebär att vinkelstålkompressionselement kan utformas med en längre effektiv längd innan buckling blir ett problem. Användningen av dubbelvinklade delar (två vinklade stålsektioner placerade rygg mot rygg) förbättrar bucklingsmotståndet ytterligare, vilket möjliggör ännu högre och smalare tornkonstruktioner.

Vridmotstånd:Transmissionstorn utsätts ofta för torsionsbelastningar orsakade av ojämna vindkrafter eller ledarisbelastningar. Det L-formade tvärsnittet av vinkelstål ger en viss grad av vridmotstånd, även om det inte är lika effektivt som slutna sektioner. För att mildra vridning, innehåller tornets design vanligtvis stag och triangulering.

Lokal knäckning (ben):De enskilda benen på ett vinkelstål kan bucklas lokalt under hög tryckspänning. Förhållandet mellan bredd och tjocklek på benen kontrolleras noggrant för att förhindra lokal buckling. Standarder som American Institute of Steel Construction (AISC)-specifikationen ger gränser för dessa förhållanden för att säkerställa att medlemmen inte kommer att misslyckas genom lokal knäckning. Bredd-till-tjockleksförhållandet, i kombination med materialets sträckgräns, avgör om vinkelstålet kommer att gå sönder genom att vika eller genom lokal buckling.

Utmattningsmotstånd:Transmissionstorn utsätts för cyklisk belastning från vind och, i vissa fall, ledningsgalopp. Utmattningsmotståndet hos vinkelstål är generellt sett bra, förutsatt att anslutningarna är korrekt designade och tillverkade. Bultförband är särskilt effektiva för att förhindra utmattningssprickor, eftersom de fördelar belastningen över flera bultar.

Tabellen nedan sammanfattar de typiska mekaniska egenskaperna hos vinkelstål som används för konstruktion av transmissionstorn.

3. Hur erbjuder vinkelstål kostnadseffektivitet och ekonomiska fördelar?

De ekonomiska fördelarna med vinkelstål är en viktig faktor för dess dominans på marknaden för transmissionstorn. Det handlar inte bara om priset per kilogram; det handlar om den totala kostnaden för projektet, som inkluderar materialkostnader, tillverkningskostnader, transportkostnader, installationskostnader och underhållskostnader under tornets livslängd. Vinkelstål erbjuder en gynnsam balans mellan alla dessa kategorier, vilket gör det till det mest ekonomiskt lönsamma alternativet för storskaliga transmissionsledningsprojekt.

Lägre materialkostnad:Vinkelstål tillverkas i stora volymer med etablerade tillverkningsprocesser, vilket håller kostnaden per kilogram relativt låg. Råvarorna (järnmalm och stålskrot) är rikliga och produktionsprocessen är mycket effektiv. Jämfört med andra konstruktionsmaterial, såsom aluminium eller kompositmaterial, erbjuder vinkelstål en betydligt lägre kostnad per styrka.

Minskade tillverknings- och monteringskostnader:Det L-formade tvärsnittet av vinkelstål gör den enkel att tillverka och montera. Standardisering möjliggör utveckling av effektiva tillverkningsprocesser, vilket minskar det arbete som krävs för skärning, borrning och svetsning. Användningen av skruvförband, snarare än svetsade anslutningar, förenklar monteringen på plats och kräver inte högutbildad personal för varje anslutningspunkt. Detta resulterar i snabbare installation och lägre byggkostnader.

Lägre transportkostnader:Vinkelstål är relativt tätt, men dess höga hållfasthet-till-vikt-förhållande gör att en betydande mängd material kan packas i en given volym. Detta minskar kostnaden för att transportera stålet från fabriken till byggarbetsplatsen. Den modulära karaktären hos vinkelståltorn möjliggör effektiv packning och frakt, vilket minimerar slöseri med utrymme.

Minimala underhållskostnader:När det är korrekt galvaniserat erbjuder vinkelstål utmärkt motståndskraft mot korrosion, vilket är en av de främsta orsakerna till tornets nedbrytning. Varmförzinkningsprocessen ger en hållbar beläggning som skyddar stålet i årtionden. Detta minskar behovet av löpande underhåll och reparationer, vilket är en betydande kostnadsfördel jämfört med andra material som kräver tätare inspektioner och underhåll.

Fältreparation:Den modulära designen av vinkelståltorn möjliggör enkla reparationer i fält. Om en del är skadad kan den bytas ut mot en ny del utan att behöva byta ut ett helt torn. Detta är en stor fördel jämfört med gjutna eller svetsade strukturer, som är svåra att reparera när de väl är installerade. Denna fältreparationsbarhet minskar den totala kostnaden för projektet och förlänger tornets livslängd.

En kostnadsjämförelse av olika konstruktionsmaterial för transmissionstorn visar den klara ekonomiska fördelen med vinkelstål.

På Tianjin Shunchen Hongye Enterprise Management Co., Ltd. förstår vi det ekonomiska trycket från storskaliga infrastrukturprojekt. Vi arbetar nära våra kunder för att tillhandahålla kostnadseffektiva vinkelstållösningar som uppfyller deras projektbudgetar utan att kompromissa med kvaliteten. Våra effektiva tillverkningsprocesser och omfattande lager gör att vi kan erbjuda konkurrenskraftiga priser och snabba leveranser. Genom att samarbeta med oss ​​kan våra kunder uppnå betydande kostnadsbesparingar på sina överföringstornsprojekt.

4. Vilken roll spelar tillverkning och montering i projektframgång?

Lättheten att tillverka och montera är en avgörande faktor för framgången för ett transmissionsledningsprojekt, särskilt för projekt på avlägsna eller svåråtkomliga platser. Vinkelståltorn är designade för effektiv tillverkning och snabb montering, vilket leder till lägre kostnader, snabbare slutförande av projekt och minskad risk för förseningar.

Tillverkningsprocess:Tillverkningen av transmissionstorn i vinkelstål är en mycket standardiserad process. Det börjar med kapning av vinkelstål till önskade längder, följt av borrning av hål för anslutningar och i vissa fall svetsning av underenheter. Delarna varmförzinkas sedan för att skydda dem från korrosion. Galvaniseringsprocessen är en väletablerad och kostnadseffektiv metod för att skydda vinkelstål i utomhusmiljöer. Processens standardiserade karaktär möjliggör konsekvent tillverkning av hög kvalitet.

Bultanslutningar:De allra flesta vinkelståltornanslutningar är bultade, inte svetsade. Detta är ett medvetet designval som förenklar både tillverkning och montering. Bultförband är lättare att tillverka, kräver mindre specialiserad utrustning och möjliggör enklare montering på plats. Användningen av höghållfasta bultar säkerställer att anslutningarna är lika starka som de delar de ansluter. De standardiserade storlekarna på bultar och muttrar minskar antalet olika delar som krävs, vilket förenklar lagerhanteringen.

Monteringsprocess:Monteringen av vinkelståltorn är en väldefinierad process som kan utföras av en skicklig besättning. Tornet byggs vanligtvis med en mobilkran eller en helikopter. Det första steget är att sätta grunden, sedan monteras tornet i sektioner. Tornets modulära design möjliggör effektiv montering och de standardiserade anslutningarna gör det enkelt att säkerställa att tornet är korrekt uppriktat. Monteringsprocessen är relativt snabb, vilket minimerar tiden som platsen är upptagen.

Förmontering:Ofta är tornsektionerna förmonterade på marken och lyfts sedan på plats. Detta minskar mängden arbete som behöver utföras på höjden, vilket förbättrar säkerheten och effektiviteten. Förmontering på marknivå möjliggör enklare inspektion och uppriktning, vilket minskar risken för fel.

Fältjustering:De skruvade anslutningarna möjliggör också viss fältjustering. I händelse av en felinställning kan anslutningarna lossas och dras åt igen för att åtgärda problemet. Denna flexibilitet är avgörande i ojämn terräng eller när man hanterar små variationer i fundamentet. Denna justerbarhet är en viktig fördel gentemot svetsade strukturer, som inte är justerbara när de väl är satta.

För att illustrera effekten av enkel tillverkning och montering, överväg följande jämförelse av två transmissionstornprojekt: ett med vinkelstål och ett annat med ett mindre standardiserat material.

Vår fabrik i Shunchen är utrustad med avancerad tillverkningsutrustning, inklusive CNC-borrlinjer och automatiserade sågsystem, som säkerställer högkvalitativ och effektiv produktion. Vi tillhandahåller även detaljerade tillverkningsritningar och monteringsinstruktioner för att hjälpa våra kunder att effektivisera sin monteringsprocess. Vårt fokus på kvalitet och effektivitet hjälper våra kunder att slutföra sina projekt i tid och inom budget, vilket säkerställer framgångsrik leverans av pålitlig kraftöverföringsinfrastruktur.

5. Vilka är de viktigaste tekniska specifikationerna för transmissionstornvinkelstål?

Att välja rätt vinkelstålspecifikationer för ett transmissionstornprojekt kräver en detaljerad förståelse av de relevanta standarderna, de nödvändiga mekaniska egenskaperna och de specifika designövervägandena. De tekniska specifikationerna måste säkerställa att tornet är strukturellt sundt, hållbart och överensstämmer med industristandarder. De viktigaste specifikationerna inkluderar materialkvalitet, dimensioner, toleranser, beläggning och testkrav.

Materialklass:Materialkvaliteten definierar stålets kemiska sammansättning, sträckgräns, draghållfasthet och duktilitet. De mest använda materialkvaliteterna för transmissionstornvinkelstål är:

• Q235B:Detta är den mest använda lågkolhaltiga stålkvaliteten för allmän konstruktion. Den har en sträckgräns på 235 MPa och en draghållfasthet på 375-500 MPa. Den är lämplig för de flesta överföringstornapplikationer.
• Q345B:Detta är ett höghållfast, låglegerat stål med en sträckgräns på 345 MPa. Den erbjuder bättre styrka-till-vikt-förhållande och används ofta för högre eller mer tungt belastade torn.
• Q420B:Detta är ett stål med ännu högre hållfasthet, som används för de mest krävande applikationerna, såsom ultrahögspänningstorn.

Mått:Dimensionerna på vinkelstålet är avgörande för den strukturella designen. Benlängden, bentjockleken och den inre radien är alla specificerade. Storleken uttrycks vanligtvis i millimeter (t.ex. betyder 100x100x10 en benlängd på 100 mm, en bentjocklek på 10 mm och lika ben). Måtten är standardiserade för att säkerställa utbytbarhet.

Geometriska toleranser:Vinkelstålets tillverkningstoleranser är viktiga för att säkerställa att delarna passar ihop korrekt under monteringen. Toleranserna inkluderar rakhet, vridning och hörnradie. Överensstämmelse med dessa toleranser är avgörande för att bultanslutningarna ska fungera korrekt.

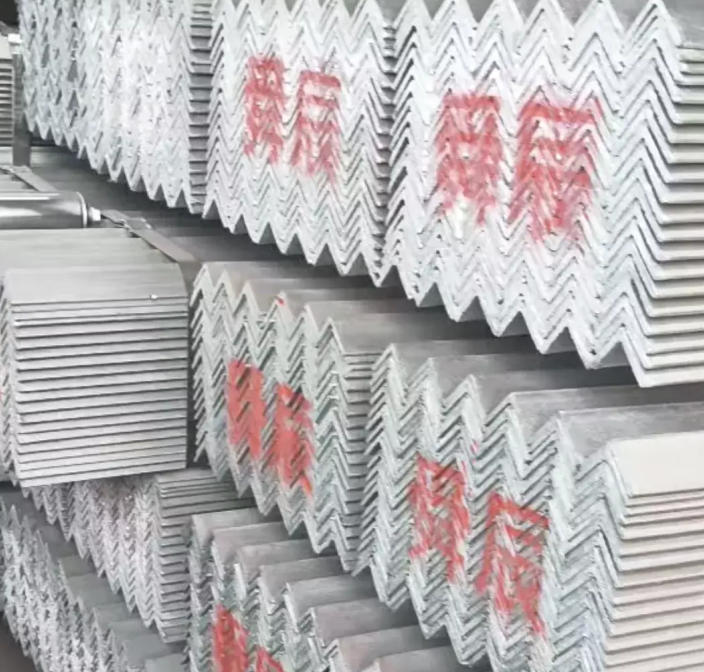

Beläggning:Standardbeläggningen för transmissionstornvinkelstål är varmförzinkad. Galvaniseringsprocessen ger en hållbar zinkbeläggning som skyddar stålet från korrosion. Tjockleken på den galvaniserade beläggningen anges, vanligtvis i mikrometer (µm). En minsta beläggningstjocklek på 85 µm krävs för att säkerställa tillräckligt korrosionsskydd.

Testning:Vinkelstålet måste testas för att verifiera att det uppfyller de specificerade mekaniska egenskaperna. Provningen inkluderar dragprov, böjprov och slagtester (Charpy V-notch). Testningen säkerställer att stålet är lämpligt för applikationen.

Följande tabell sammanfattar de viktigaste tekniska specifikationerna för ett typiskt transmissionstornvinkelstål.

På Shunchen följer vi strikt dessa specifikationer och säkerställer att varje bit vinkelstål vi levererar uppfyller de högsta standarderna för kvalitet och prestanda. Våra kvalitetskontrollprocesser inkluderar rigorösa tester och inspektioner i varje steg av produktionen, från råmaterialverifiering till slutlig produktinspektion. Detta engagemang för kvalitet är avgörande för att säkerställa säkerheten och tillförlitligheten hos de transmissionstorn som våra kunder bygger.

6. Vanliga frågor (FAQ)

Fråga 1: Vilken är den typiska livslängden för ett transmissionstorn i galvaniserat vinkelstål?

Svar: Ett korrekt designat, tillverkat och galvaniserat vinkelståltransmissionstorn kan ha en livslängd på 50 år eller mer. Den varmgalvaniserade beläggningen ger utmärkt korrosionsbeständighet, vilket är den primära faktorn som begränsar ett torns livslängd. I aggressiva miljöer, som kustområden med hög salthalt, kan livslängden vara något kortare, men regelbundna inspektioner och enstaka underhåll kan förlänga livslängden.

Fråga 2: Vilka är de vanliga materialen som används för transmissionstornvinkelstål?

Svar: De vanligaste materialen som används är kol och låglegerade konstruktionsstål. Kvaliteten Q235B är den mest använda för standardapplikationer, medan Q345B och Q420B används för applikationer med högre hållfasthet. Valet beror på den erforderliga styrkan, vikten och kostnaden för tornet. Materialet måste uppfylla de specificerade kraven på sträckgräns och slagseghet.

Fråga 3: Är vinkelstål lämpligt för alla typer av transmissionstorn?

Svar: Ja, vinkelstål används för ett brett utbud av transmissionstorn, inklusive upphängningstorn, spänntorn och vinkeltorn. Dess mångsidighet och strukturella effektivitet gör den lämplig för olika tornkonfigurationer, från enkla tvåbenstorn till komplexa flerbenstorn. Den modulära designen av vinkelstål möjliggör konstruktion av torn med olika konfigurationer.

Fråga 4: Vilka är fördelarna med vinkelstål framför rundstål eller rörformigt stål?

Svar: Vinkelstål erbjuder flera fördelar: högre styrka-till-vikt-förhållande, enklare skruvförband och lägre tillverknings- och monteringskostnader. De plana ytorna av vinkelstål är lättare att borra och bulta än krökta ytor. Det L-formade tvärsnittet ger ett högt tröghetsmoment i förhållande till sin vikt, vilket minskar mängden material som krävs. Medan runt eller rörformigt stål kan användas för vissa applikationer, är vinkelstål det mest kostnadseffektiva valet för de flesta transmissionstorn.

Fråga 5: Hur tillverkas vinkelstålet för transmissionstorn?

Svar: Tillverkningsprocessen omfattar flera steg: skärning av vinkelstålet till önskade längder, borrning av hål för bultförband och, i vissa fall, svetsning av underenheter. Delarna varmförzinkas sedan för att ge korrosionsskydd. Det sista steget är att inspektera de färdiga komponenterna för kvalitet och överensstämmelse med designspecifikationerna.

7. Slutsats

Vinkelståls dominans i transmissionstornskonstruktion är ingen tillfällighet. Dess unika kombination av strukturell effektivitet, kostnadseffektivitet, enkel tillverkning och hållbarhet på fältet gör den till det självklara valet för ingenjörer, projektledare och energiföretag över hela världen. Från de mekaniska egenskaperna hos själva stålet till de ekonomiska och praktiska fördelarna med dess modulära design, vinkelstål ger en lösning som är både robust och anpassningsbar, och uppfyller de olika kraven för kraftöverföringsprojekt över hela världen. Det L-formade tvärsnittet erbjuder ett högt förhållande mellan styrka och vikt, vilket möjliggör höga, smala torn som minimerar materialanvändningen. Standardiseringen av vinkelstål underlättar effektiv tillverkning, snabb montering och enkelt underhåll, vilket minskar de totala projektkostnaderna.

På Tianjin Shunchen Hongye Enterprise Management Co., Ltd. är vi stolta över att vara en pålitlig leverantör av vinkelstål för transmissionstornprojekt. Vårt engagemang för kvalitet, precision och kundnöjdhet har gjort oss till en föredragen partner för kraftöverföringsföretag och ingenjörsföretag över hela världen. Vi förstår den avgörande roll som högkvalitativt vinkelstål spelar för elnätets tillförlitlighet, och vi är dedikerade till att leverera produkter som uppfyller de högsta standarderna för prestanda.

Oavsett om du planerar ett nytt transmissionslinjeprojekt eller behöver uppgradera eller underhålla ett befintligt, inbjuder vi dig att utforska vårt utbud av vinkelstålprodukter. Vårt erfarna team är redo att hjälpa dig med produktval, teknisk support och logistisk koordinering.

Kontakta Tianjin Shunchen Hongye Enterprise Management Co., Ltd. idagför att diskutera dina krav på vinkelstål och upptäcka hur våra produkter kan bidra till framgången för ditt transmissionstornprojekt.
